Mejore su privacidad y seguridad con nuestro bloqueador de señal de teléfono celular avanzado. Este dispositivo electrónico de última generación utiliza la misma frecuencia que los teléfonos móviles, bloqueando de manera efectiva la transmisión de señales entre su teléfono y la estación base. Nuestro bloqueador cuenta con potentes capacidades de interferencia, lo que garantiza una protección ininterrumpida contra redes como 4G, 5G, UMTS, 3G, CDMA, GSM y PHS. Descubra el método más sencillo para crear un bloqueador de señal de teléfono móvil diseñado para bloquear redes 2G. Para requisitos superiores de bloqueo de señal, explore nuestra página de inicio para ver opciones avanzadas. Proteja sus comunicaciones hoy con nuestras confiables soluciones de bloqueo de señal.

• Bloqueador de señal celular casero: componentes esenciales a la venta
• Circuito bloqueador de señal para teléfonos celulares: optimizado para la eficiencia
• Bloqueador de señal para teléfonos móviles: Principios de funcionamiento
• Cálculo de interferencias de frecuencia móvil: optimice la eficiencia del bloqueo de señal
• ¿Qué bloqueador? Nota

Bloqueador de señal celular casero: componentes esenciales a la venta

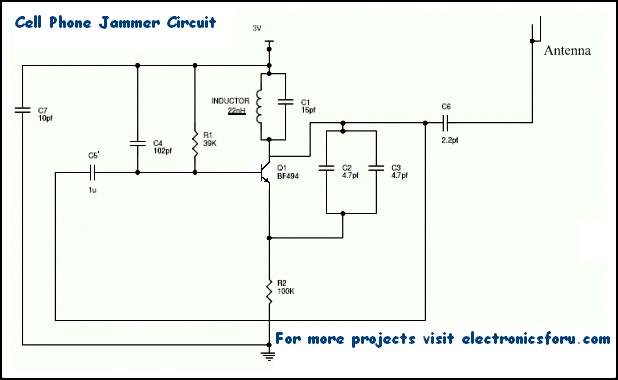

Circuito bloqueador de señal para teléfonos celulares: optimizado para la eficiencia

Los circuitos inhibidores de señal de telefonía celular se componen de tres subcircuitos fundamentales: un amplificador de RF, un oscilador controlado por voltaje y un circuito de sintonización. Estos tres componentes, cuando se integran perfectamente, dan como resultado una solución de inhibición eficiente y robusta.

• Amplificador de RF: aumenta la potencia de la señal.
• Oscilador controlado por voltaje: genera frecuencias para bloquear.
• Circuito de sintonización: ajusta con precisión la frecuencia de interferencia.

Bloqueador de señal para teléfonos móviles: Principios de funcionamiento

La señal amplificada, filtrada por el condensador C6 para bloquear la CC y permitir que pase solo el componente de CA, se transmite a través de la antena. Cuando se activa el transistor Q1, también se activa el circuito sintonizado en el colector. A medida que el condensador se carga, libera su energía a través del inductor, creando un campo magnético. A medida que la corriente fluye a través del inductor, almacena energía magnética correspondiente al voltaje a través del condensador.

En un punto determinado, el inductor alcanza su carga máxima y el voltaje a través del condensador cae a cero. Esto es cuando la carga magnética a través del inductor disminuye y la corriente invierte la dirección, cargando el condensador en una polaridad opuesta o inversa. Este proceso se repite, y el inductor finalmente descarga el condensador de nuevo a cero. Este ciclo continúa hasta que se genera una resistencia interna y cesan las oscilaciones.

Antes de llegar al condensador C6, la alimentación del amplificador de RF se suministra a través del condensador C5 al terminal del colector. Mientras tanto, los condensadores C2 y C3 generan pulsos aleatorios o ruido a la frecuencia generada por el circuito sintonizado. El amplificador de RF potencia esta frecuencia y la combina con la señal de ruido generada por los condensadores C2 y C3. La señal combinada y amplificada se transmite y, de manera efectiva, interrumpe o bloquea las señales de los teléfonos celulares dentro del rango del bloqueador.

Cálculo de interferencias de frecuencia móvil: optimice la eficiencia del bloqueo de señal

• F = 1 / (2 * sqrt(L1 * C1)) – Esta fórmula determina la frecuencia (F) en función de los valores del inductor (L1) y del capacitor (C1). Ajustar L1 y C1 permite generar frecuencias específicas para bloquear.

Por ejemplo, si los teléfonos móviles de su zona funcionan a 450 MHz, debe generar una señal de 450 MHz con ruido para bloquearlos. Esto altera la capacidad del teléfono de distinguir señales legítimas, lo que bloquea la comunicación. En este caso, 450 MHz sirve como frecuencia de sintonización. Los bloqueadores de teléfonos móviles para otros rangos de frecuencia siguen diseños similares, aunque con ajustes en los componentes del circuito. Sin embargo, estos bloqueadores tienen un alcance limitado, normalmente efectivos dentro de los 100 metros debido a la debilidad de la señal.

¿Qué bloqueador? Nota

Importante: Si bien este circuito inhibidor de señales tiene la capacidad de interrumpir transmisiones en un radio de 100 metros, es fundamental tener en cuenta que su uso está prohibido en numerosos países. Además, esta tecnología se emplea comúnmente en transmisiones de televisión y juguetes a control remoto. Si tiene problemas operativos, considere ajustar los valores de resistencia y capacitor en el circuito utilizando la fórmula proporcionada. Sin embargo, tenga en cuenta que la fuente de alimentación para este circuito no debe superar los 3 voltios para un rendimiento y una seguridad óptimos. Tenga en cuenta las regulaciones legales y el uso responsable.
